V0420-4路CAN(FD)，2路LIN通道

产品概述

V0420是经纬恒润推出的一款4路CAN(FD)+2路LIN多通道总线接口卡，配合恒润VBA上位机软件使用，可实现对CAN、LIN总线的报文监控、仿真、诊断、标定及自动化测试等全功能覆盖。产品采用USB供电与通信的一体化设计，即插即用，适用于控制器开发、台架测试、实车测试、下线检测（EOL）等多种车载总线开发与测试场景。

作为一款面向专业工程师的总线测试工具，V0420配合VBA软件可提供数据在线回放、远程帧发送、诊断协议栈、硬件时间同步等高级功能，覆盖从部件级到系统级再到整车级的全链路通信验证需求。

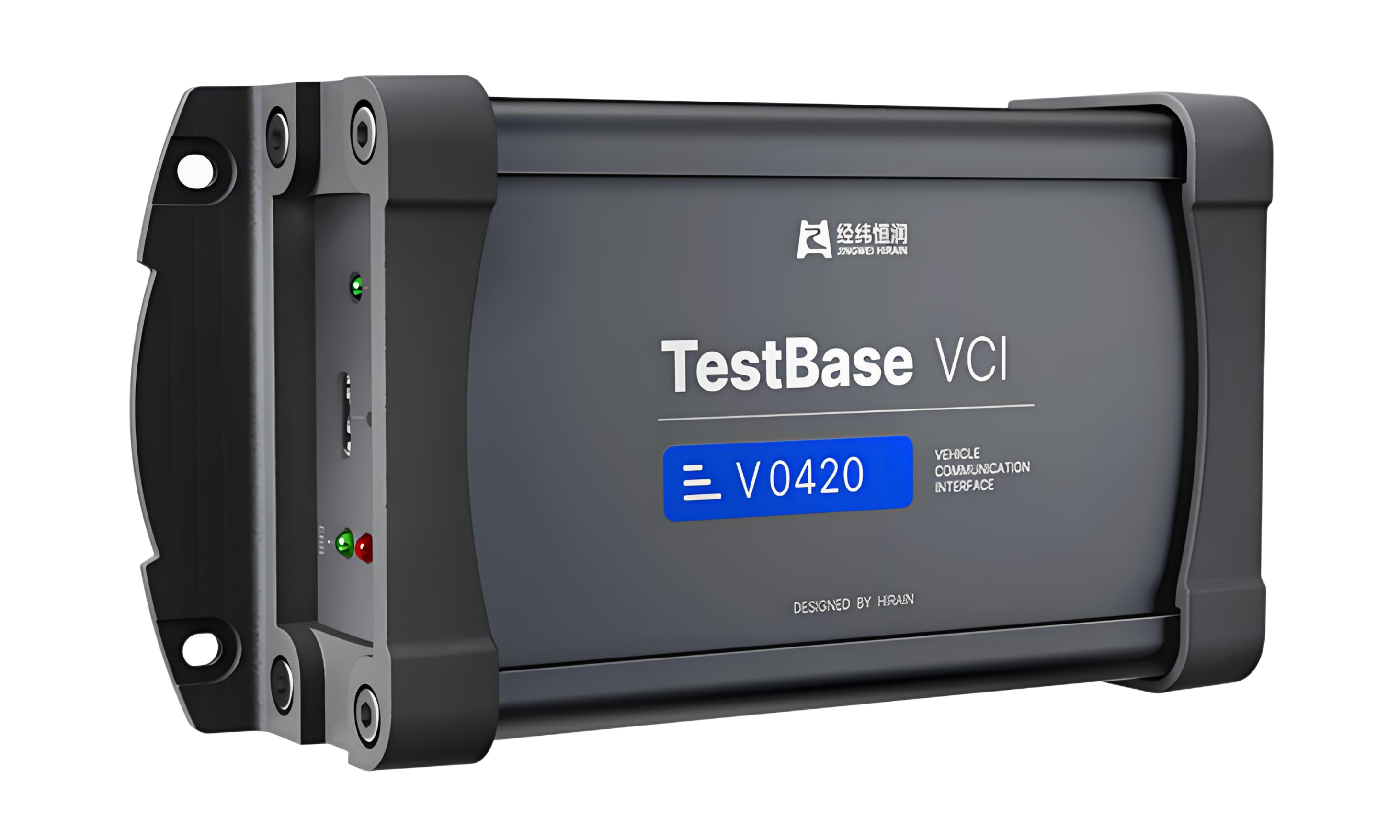

产品外观	功能说明
	V0420配合恒润上位机VBA软件，可以实现 CAN、LIN总线报文监控、仿真、诊断等功能，可以灵活的应用于控制器开发、台架测试、实车测试等不同的场景。V0420作为CAN/LIN通信总线接口卡提供基础通信功能，由VBA软件提供数据在线回放、远程帧发送、诊断协议栈等功能，配合VBA软件使用。可以满足用户常见的部件、系统、实车通信功能验证以及下线检测验证。

核心功能

说明： 核心功能①~⑤均需配合VBA软件使用——V0420提供底层硬件通道与基础通信能力，由VBA软件提供协议解析、图形界面、参数配置等功能。⑥为V0420硬件独立特性。

① 多通道CAN(FD)/LIN总线监控（V0420硬件 + VBA配合）

V0420硬件提供4路CAN/CANFD通道（最高5Mbps）和2路LIN通道（最高19.2kbps），可同时监控多条总线通信，实时捕获报文。由VBA软件提供DBC/LDF解析功能，配合VBA软件使用后报文直接呈现，无需人工换算。

② 节点仿真与诊断测试（V0420硬件 + VBA配合）

CAN/LIN节点仿真与UDS诊断测试是ECU开发阶段的核心验证环节。V0420配合VBA软件可仿真CAN节点，发送诊断请求并接收诊断响应，支持 10（诊断会话控制）、19（读取故障码）、22（读取数据标识符）、27（安全访问）、2E（写入数据标识符）、31（例程控制） 等主流UDS服务，覆盖从控制器开发到下线检测的全部诊断测试需求。

③ 数据回放与远程帧发送（V0420硬件 + VBA配合）

捕获的总线报文可通过离线回放功能复现现场故障场景，是排查偶发问题的关键手段。V0420配合VBA软件支持 BLF/ASC/CSV 格式报文文件的导入与回放，可精确还原历史总线通信过程；远程帧发送功能支持节点通信唤醒、特定报文触发等测试操作，满足实车故障复现与回归验证需求。

④ 多设备硬件时间同步（V0420硬件 + VBA配合）

多通道数据的时间一致性是多设备同步测试的基础。V0420通过SYNC引脚级联实现多设备硬件同步，时间同步精度达到 5μs（实测CAN报文同步偏差<5μs）。VBA软件提供同步参数配置功能，确保各通道采集数据的时间基准一致，避免因时间偏差导致的信号相位误判，适用于HIL台架多通道同步采集等对时序要求严苛的场景。

⑤ 终端电阻灵活配置（V0420硬件 + VBA配合）

CAN总线终端电阻匹配直接影响通信质量，不同拓扑网络对终端电阻的需求各异。V0420硬件内置可配置终端电阻，通过VBA软件即可切换 120Ω接入或断开，无需打开设备外壳或手动拨码开关，适配点对点、多节点、短距离线缆等不同总线拓扑场景，显著提升现场调试与诊断效率。

⑥ 宽温工业级设计（V0420硬件特性）

工作温度范围-40℃~+85℃，满足车载电子研发与测试在极端环境下的使用要求。CAN、LIN通道整体与系统地隔离，保护被测设备和测试工具免受地环路干扰。此功能为V0420硬件独立特性，无需VBA软件支持。

接口图示	参数说明

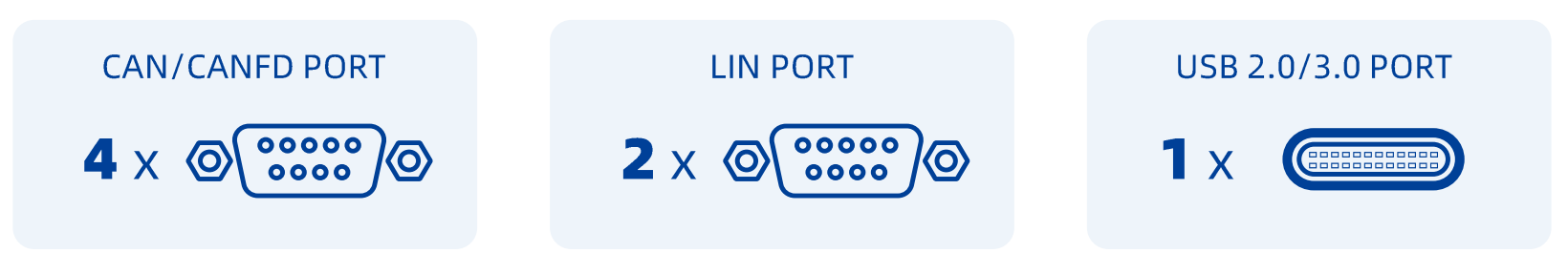

	接口布局：4路CAN/CANFD、2路LIN、USB接口、电源及通信状态指示灯

技术规格

获取详尽的产品参数与功能介绍，请参阅官方产品手册：TestBase_V0420_产品手册.pdf

适用场景

场景	说明
控制器开发与测试	零部件级CAN/LIN通信验证、UDS诊断测试、Bootloader刷写测试。支持同时仿真3个以上CAN节点，满足多节点交互与并发诊断需求
台架测试	HIL台架总线仿真与数据采集、多通道同步记录、自动化测试序列执行。单次测试可持续记录超过1小时总线数据，支持多通道100%数据捕获不丢帧
实车测试	道路试验中的总线数据监控与记录、故障复现回放、远程帧触发。支持长时间录制，回放时可按时间戳精确定位故障发生时刻
下线检测（EOL）	产线终检环节的CAN/LIN通信功能验证、诊断码读取与清除。适配主流产线节拍要求
总线分析与教学	总线协议教学、通信质量分析、信号级解析展示。支持CAN/LIN协议交互过程的实时可视化演示，直观呈现报文结构与通信流程

购买方式

V0420硬件出厂即内置VBA软件许可，购买时可按需选择软件版本：

套装	VBA 版本功能差异	购买链接
V0420 + VBA 基础版（免费版）	CAN/CANFD/LIN 总线监控、仿真、诊断、数据回放等基础功能	京东购买
V0420 + VBA 标准版	基础版功能 + 以下两项： ① Map数据、视频监控数据处理 ② CCP/XCP on CAN标定协议 + A2L数据库创建与编辑	京东购买

两个套装硬件相同，V0420 设备支持 CAN/CANFD/LIN 总线通信。标准版在基础版上增加了 两项扩展功能：① Map 数据与视频监控数据处理能力（配合 VBA 软件实现）；② CCP/XCP on CAN 标定协议支持与 A2L 数据库创建与编辑。适用于需要在线标定参数的研发与测试场景。如不确定选型，推荐标准版以获得完整功能覆盖。

相关链接

• VBA免费版软件下载
• VCI硬件设备介绍
• VBA软件介绍

---

V0420 + VBA 的组合覆盖了从研发到量产的全链路CAN/LIN总线测试需求，以极具性价比的方式替代进口同级别工具，是车载网络开发工程师值得关注的选择。
